华盛顿一位浸淫半导体供应链长达数十年的资深顾问，在近期一场闭门圆桌上说漏了嘴：一种被炒至四万美元一张的英伟达旗舰级AI加速卡，若将PCB板细细端详，便会尴尬地察觉到角落里几片不起眼的元件，其制造流程脱不了中国宁夏石嘴山的影子。
这话经外媒报道后，硅谷诸多工程师才恍然大悟——原来争抢多时的高价货，核心里还压着一块来自贺兰山麓的"土疙瘩"。此情此景，较之任何产业分析都更显"去中国化"之困顿。

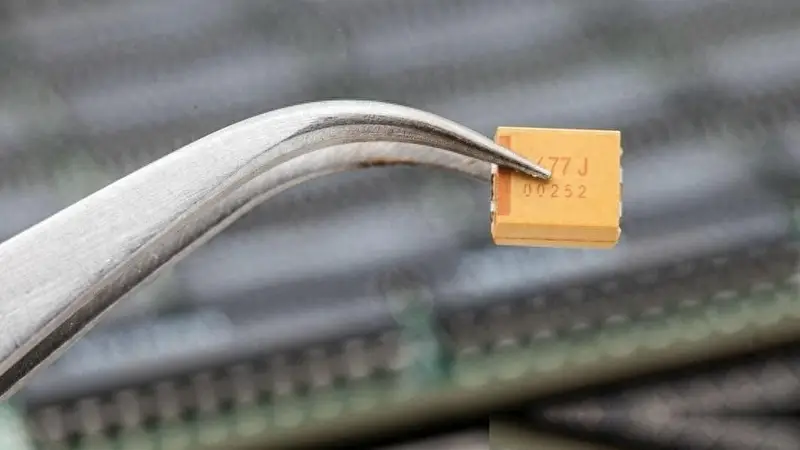

匣底之疑或有人存有异议：一块AI芯片分明依赖3nm、2nm的极紫外光刻技术，怎会与大西北产生关联？答案正藏于GPU主板边缘那些深色方块元件之中——高分子钽电容。
这类元件虽毫不起眼，体积不大，色泽寻常，却承担着为计算核心稳压、输送脉冲电流的重任。而生产这类电容最关键的两种原料，分别是电容器级高纯超细钽粉和细如发丝的钽丝，全球产量半数以上掌握在宁夏某家老牌国企手中。
这就是所谓的"宁夏特产"。为何钽电容偏偏要置于AI芯片四周？参与过巨型模型训练的人都清楚，一张H100或B200在处理千亿级参数任务时，负载电流会从几十安培急骤攀升至几百安培，微秒级的电压骤降足以让整个系统崩溃。
铝电解电容响应迟缓，又惧怕高温干涸；MLCC陶瓷电容虽反应迅速，却不耐机械应力，稍有裂纹即短路。钽电容则处于最佳平衡点，ESR极低、能量密度高、耐温范围从零下55℃至零上175℃绰绰有余，AI服务器、相控阵雷达、卫星设备、心脏起搏器等精密场景均需它保驾护航。
关键在于，将金属钽制成可放入AI主板之电容原料，需兼具冶金之巧与魔法之奇。业内评价钽粉优劣有"比容"硬指标，普通粉体约一千µF·V/g即可，而供高端AI与军用产品使用的超高比容粉，标准需达十五万乃至二十万µF·V/g。
要达成这一数值，颗粒须为纳米级，比表面积越大则电荷容量越丰沛。可纳米钽粉活性极强，遇空气即可能自燃，纯度必须苛求九个九，铁钠钾等杂质毫厘之间不得超百万分之一，否则烧结出的介质层将易漏电击穿。钽丝环节亦非易事。
用作电容引线的钽丝直径约0.1毫米，细过发丝，需经1500℃以上高温烧结而不熔断，表面平整无瑕，进入自动化产线时每分钟承受数百次机械抓取亦须完好。欧美数家老牌冶金商尝试过此道，终因断丝率高、良率难提、成本攀升而败下阵来，这门手艺终被中国厂家独占，日久天长，他人想再染指，既无工艺积淀，又缺熟练工人，只能无奈承接订单。
环顾全球市场，钽材料消费量仅两千余吨，却是个名副其实的寡头格局。美澳合资的GAM、日本日矿的Taniobis（前身为德国H.C. Starck），再加上宁夏石嘴山的中色东方（东方钽业），三家已将高端钽粉与钽丝市场瓜分殆尽。
尤其钽丝领域，中色东方的市场占有率常年保持50%-60%，稳居龙头地位；超高比容钽粉这一细分市场，宁夏一地便占据全球三分之一份额。翻开基美、AVX、Vishay、京瓷等电容巨头的采购名录，底层标注的都是同一地址。
沿着中色东方的家族谱追溯，会揭出一页不常见的历史。1964年三线建设期间，北京有色金属研究院的钽铌课题组整建制西迁，数十名冶金科研工作者背着行李箱踏足贺兰山麓的荒漠，成立冶金部905厂，即今日中色东方前身。
当时使命单纯——为国家制造原子弹、氢弹及导弹所需的稀有金属原料。风沙渗入宿舍，实验室缺乏精密仪器，老工程师们便以木棍搅拌、钢勺研磨，在简陋条件下坚持开拓...
